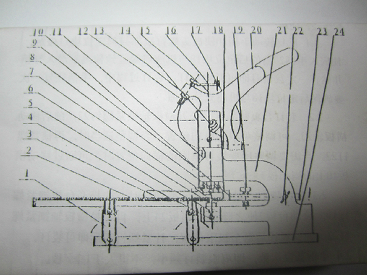

手動自動供料雞眼機的調整與使用 l、調整 根據裝訂制品的材料和厚度，應調整上模 8 與下模 6 之間的距離。調整上模 8，擰松鎖 緊螺母 13，旋動盤頭螺母 12，轉動手柄 20，使上模 8 處于適當位置，再把鎖緊螺母 13 擰 緊。調整下模時，先用內六角扳手?jǐn)Q松緊釘螺釘 5，再用一字型螺釘旋具旋動定位螺釘 4, 順時針旋動下模上升，逆時針旋動下模下降，當調整到適當位置時擰緊緊釘螺釘 5，然后裝 上雞眼度沖，達到雞眼翻邊適當，修口整齊圓滑為止。 2、使用 2.1 反復轉動手柄 20 使盤頭螺釘端部與前定位塊 ll 碰觸，使嵌入手柄 20 內的后定位 塊 18 與機座碰觸，致使雞眼滑入導槽并儲存一定數量時即可開始裝訂。裝訂過程中，手柄 往復一次要確保后定位塊 18 與機座充分碰撞。 2.2 裝訂合頁制品時，松開橫板軸鎖緊螺釘 22，前后移動橫板軸 23，可調整雞眼的縱 向位置，當調整適當時，再鎖緊螺釘 22。當需要調整所要裝訂雞眼的橫向位置時，可通過 移動橫板 10 上的側擋板 3 來實現。 2.3 裝訂袋類、鞋類、皮帶類制品時，先松開臺板鎖緊螺釘 19，拉動臺板 2 使之降落到 座板 24 上，再擰松橫板軸鎖緊螺釘 22，使橫板 10 后退至極限位置，擰緊螺釘 22 后即可裝 訂。 2.4 手柄往復次數，即雞眼裝訂頻率，不得大于 1 個／秒。 四、維護 1.本機出廠前精度已凋好，除上、下模之間的距離應根據裝訂制品的材料及厚度需要進 行調整外，請用戶不要拆卸。 1、 支板2、臺板3、側擋板4、定位螺釘5、緊釘螺釘6、下模7、雞眼擋片8、上模9、主軸 1 O、橫板11、前定位塊1 2、盤頭螺釘1 3、鎖緊螺母1 4、板簧1 5、雞眼箱1 6、蓋扳 1 7、螺釘1 8、后定位塊1 9、螺釘20、手柄21、機座22、螺釘23、橫板軸24、座扳
